主要特点

◇高精度实时检测

本系统超声波声速测量与衰减法相结合，可定量、实时在线测量SF6气体浓度，克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷，不能够准确得到气体中SF6含量。

◇ 软硬件可裁减

本系统的检测器一机多能，可通过方便的外部设置对检测器功能进行灵活的软硬件裁减，以适应不同场合的需求，尽最大努力为客户节省成本。

◇ 超低误报率

本系统针对传统产品误报率高的缺点，采用温度补偿，杜绝了空气扰动及混合气体、温湿度变化等带来的影响，从根本上解决了系统不稳定的问题。

◇ 多重检测功能

本系统主要针对SF6气体泄漏和缺氧状况进行检测，并兼有温度、湿度等环境数据的辅助检测功能，完全符合《电业安全工作规程》要求。

◇ 完备的通信网络

本系统将RS485接口联合运用，为多个分机在现场检测多种数据，然后传给一台SF6气体监测主机进行处理与显示及指令、存储构建了一个适宜的通信网络。

◇ 历史数据记录和查询

本系统配有大容量数据存储器，可实时记录历史数据，并可随时对历史数据进行查询。

◇ 长寿型设计

本系统为了延长寿命，SF6传感器采用间歇式工作，大大提高了传感器的工作稳定性和使用寿命。

◇ 高度人机交互功能

本系统液晶输出现场参数、报警历史数据、上次风机启动时间，并可通过键盘、液晶联合作业进行时间设置、风机工作参数设置、报警限值设置等，并且有人工启动风机功能。

◇ 抗干扰能力强

本系统对干扰问题作了充分的考虑，在硬件电路和软件设计上分别采用了多种有效的抗干扰处理方法，保证了系统的稳定工作，以及测量数据的准确性；

系统功能

◆ 环境中SF6气体和O2浓度定量检测功能；

◆ 环境中温、湿度定量检测功能；

◆ 检测间隔用户可调、可疑检测点自动加强跟踪功能；

◆ 判断现场数据是否超出设定限值，超出则进行报警、启动风机等控制输出动作功能；

◆ 大屏蓝色液晶输出实时检测数据和历史数据记录，历史数据记录包括报警时间、报警时各环境参数、最近若干次测量参数、最近一次风机启动时间等参数的记录与查询功能。

◆ 通过键盘进行时间设置、风机工作参数设置、分机设置、检测模式设置、报警限值设置，有人工强制启动风机功能，通过集控器的开关按钮人工开自动关风机功能。

◆ 具有数据上传到PC机的功能；

◆ 自动零点校准功能、克服漂移和误报、以及系统自诊断功能；

◆ 消防联动功能；

◆ 自动零点校准功能、克服漂移和误报、以及系统自诊断功能；

主要技术参数

1、SF6气体浓度测量范围： 0～3000ppm(μV/V)     精度：优于50ppm

2、SF6气体浓度报警点：   1000ppm（0—3000ppm范围内可设制）

3、氧气浓度检测范围：    0～25%

4、缺氧报警点：          18%（0～22%范围内可设制）

5、氧气测量精度：        <0.4%,O2在20.9%时

6、温度显示范围：        -40～＋85℃   精度：0.1℃

7、湿度显示范围：        0～99%RH      精度：2%

8、工作电源：            AC/DC 220V±20%

9、功耗：  SF6气体监测主机<15W、检测器＜3W、风机控制器＜2W、显示屏＜10W

10、报警输出接点电流：     AC220V/2A

11、风机控制器：脉冲型（接点电流2A）

12、风机通风时间设定：15min/次或30min/次（每日定时自动启动一次）

13、通讯方式： RS-485总线方式

15、通讯规约：Modbus RTU

16、抗电强度 外壳与电源间：>1000V

17、电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级

18、雷击（浪涌）： GB/T17626.5-1999 3级

系统架构

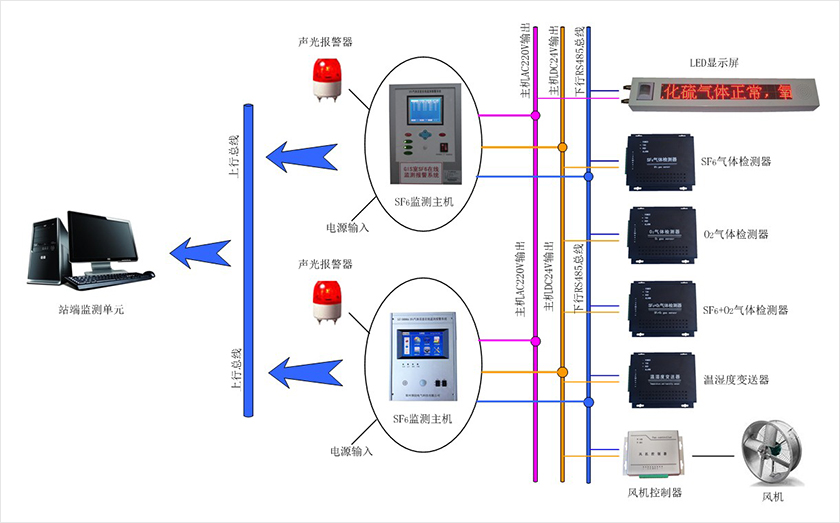

系统连接图：

采集单元

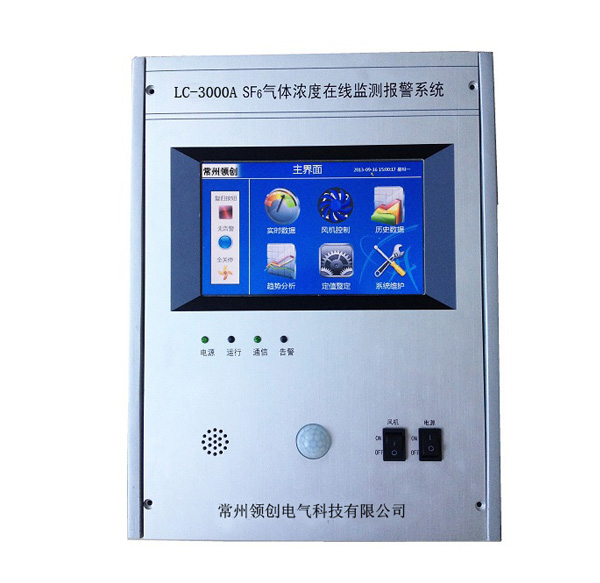

SF6气体监测主机(LC-3001）

● 功能简介

SF6气体监测主机包括CPU主控单元、报警单元、通信单元、显示单元。实时采集现场各气体检测器数据，判断是否超标，超标则进行声光报警、启动风机等输出动作。具体功能如下：

☆ 环境中所有监测点的遥测和遥信实时显示功能

☆ 环境中所有监测点报警信息实时显示功能

☆ 定值整定功能

☆ SF6气体浓度超标和缺氧报警功能

☆ 缺氧或SF6浓度超标，强制排风功能

☆ 报警时风机自动启动功能

☆ 定时自动排风功能

☆ 手动强制开启或关停全部风机,

☆ 历史数据查询、显示和存储功能

☆ 遥测值历史曲线趋势查询、显示功能

☆ 进入GIS室自动播报当前环境状态功能

☆ 不同区域多监测点配置功能

☆ 多点组网功能，可提供通讯规约与变电站后台数据库对接(预留)

☆ 提供通用通信接口，预留与后台监控及消防系统对接功能(预留)

☆ 报警信息存储、记录功能

☆ 声光、语音报警功能

☆ 远程报警功能

☆ 人体红外探测感应功能

☆ 数据远传功能

● 技术指标

    ☆ 报警输出接点电流：2A

    ☆ 功耗：<25W

    ☆ SF6气体浓度报警点：   1000μV/V（0—3000μV/V范围内可设制）

    ☆ 缺氧报警点：18%（0～30%范围内可设制）

    ☆ 风机通风时间设定：15min/次或30min/次（可设制）

    ☆ 工作电源：AC220V/50HZ

    ☆ 通信规约：Modbus协议 RTU传输 CRC16校验

    ☆ 安装方式：挂壁式

    ☆ 外型尺寸为：330mm×250mm×65mm

本地检测单元：

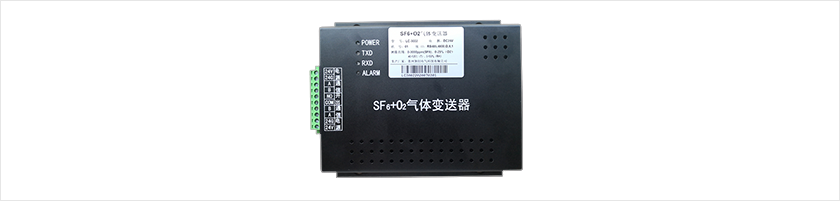

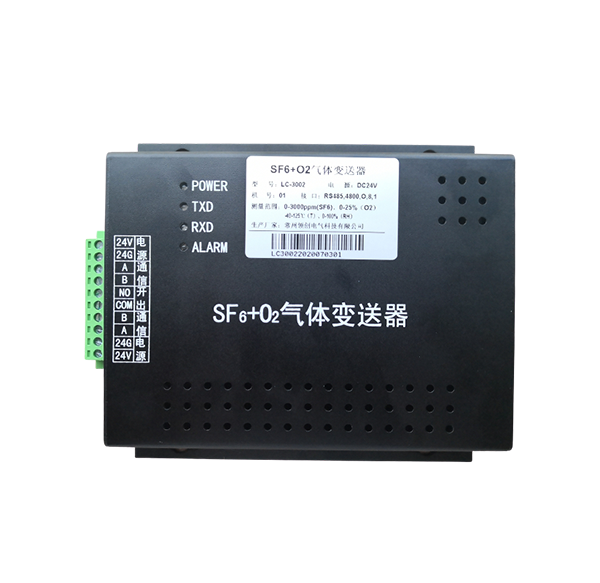

SF6+O2气体检测器（LC-3002)

 ● 功能简介

检测器（双气）包括六氟化硫检测单元、氧气检测单元、温湿度检测单元和通信单元，对六氟化硫的检测运用超声检测技术克服了使用寿命短、稳定性差等缺点，能实时监测到环境中SF6气体浓度的变化，并将检测到的数据通过RS-485总线传送至SF6气体监测主机。

● 技术指标

  ☆ SF6气体浓度测量范围： 0～3000μV/V（ppm）  精度：优于50μV/V（ppm）

  ☆ 氧气范围：0～25%  精度：±0.4%

  ☆ 温度测量范围： -40 ～85℃  精度：0.1℃

  ☆ 湿度测量范围： 0～99%  精度：2%

  ☆ 工作电源：DC/24V

  ☆ 功耗：<3W

  ☆ 通信接口：RS485

  ☆ 通信规约：Modbus协议 RTU传输 CRC16校验

  ☆ 外型尺寸：152mm×150mm×40mm

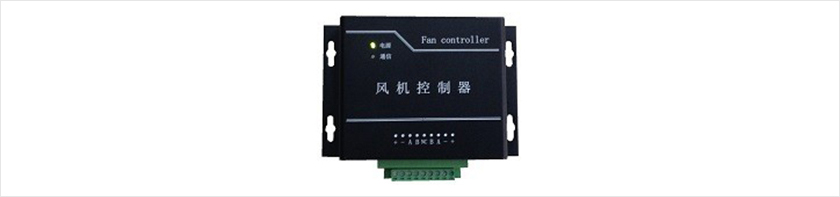

风机控制器（LC-3003）

● 功能简介

风机控制器包括控制单元和通信单元，当有SF6气体浓度和氧气浓度超标时能通过通信模块与SF6气体监测主机进行通信，准确的接收SF6气体监测主机传送过来的信息，进行启动风机输出动作，对现场进行通风处理。

● 技术指标

  ☆ 工作电源：D/C24V

  ☆ 功耗：<2W

  ☆ 输出方式：脉冲型（接点电流2A）

  ☆ 通信接口：RS485

  ☆ 通信规约：Modbus协议 RTU传输 CRC16校验

  ☆ 外型尺寸为：102mm×150mm×40mm

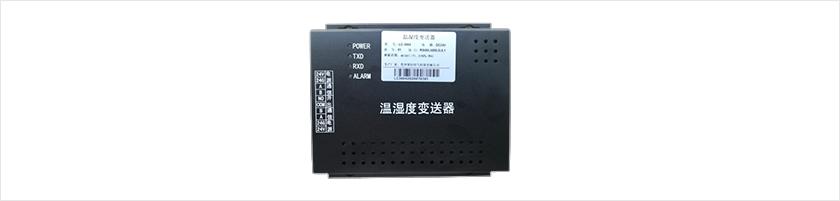

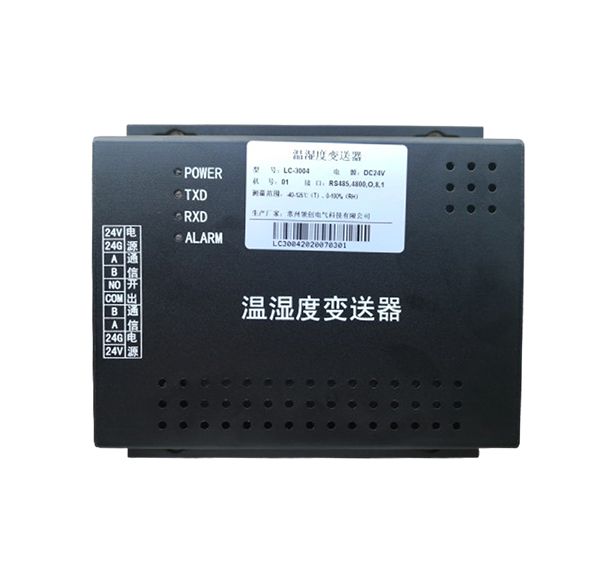

温湿度变送器：（LC-3004）

● 功能简介

温湿度变送器主要温湿度传感器、通信单元及CPU主控单元组成，能实时监测到环境中温湿度的变化，并将检测到的数据通过RS-485总线传送至SF6气体监测主机。

● 技术指标

  ☆ 温度测量范围： -40 ～85℃  精度：0.1℃

  ☆ 湿度测量范围： 0～99%  精度：1%

  ☆ 工作电源：DC/24V

  ☆ 功耗：<3W

  ☆ 通信接口：RS485

  ☆ 通信规约：Modbus协议 RTU传输 CRC16校验

  ☆ 外型尺寸为：152mm×150mm×40mm

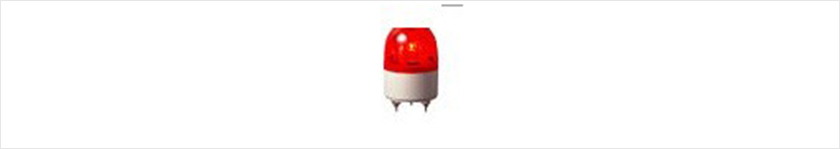

声光报警灯（LC-3005）

当有SF6气体浓度或氧气浓度超标时，准确接收集控器传送过来的信号进行声光报警输出动作，及时提醒工作人员处理现场问题，消除安全隐患。工作电源：AC220V/50HZ。

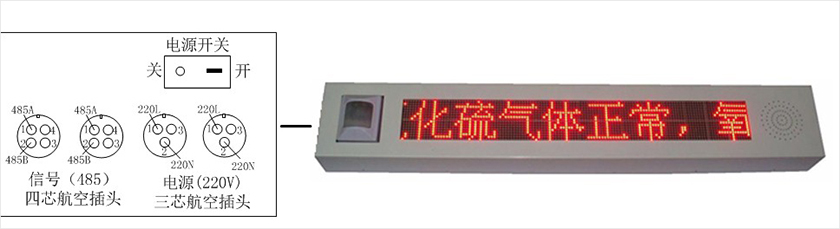

LED显示屏（LC-3006）

LED显示屏包括单片机控制单元、红外感应单元、语音单元、显示单元、通信单元，能准确无误的接收集控器传送过来的各检测点最新测量数据并进行存储，当有工作人员靠近时，红外感应单元能感应到人员的靠近，自动启动显示单元、语音单元，将存储的各检测点最新数据通过LED显示，同时语音播报现场各检测点的情况，提醒工作人员注意安全。外型尺寸为：750mm×122mm×64mm。

注意事项

（1）、对LC-3000A型SF6气体浓度在线监测报警系统进行操作前，请仔细阅读系统操作说明书，并严格按照说明书进行操作。

（2）、LC-3000A型SF6气体浓度在线监测报警系统安装后经现场调试才可投入使用，一旦投入使用请勿擅自拆卸任一设备，由此造成系统不能正常工作不属“三包”之列。

（3）、用户在遵守规定条件下使用，自发货之日起一年内，如因制造质量不良而不能使用，本公司负责“三包”。本公司售出产品终身维护

售后服务

用户提供下列两组数据之一，由公司方案设计工程师为您确定解决方案。

A、检测点数，SF6气体监测主机最近的检测点的距离，各检测点之间的距离。

B、现场的平面布置图（标明各检测点之间的尺寸）
