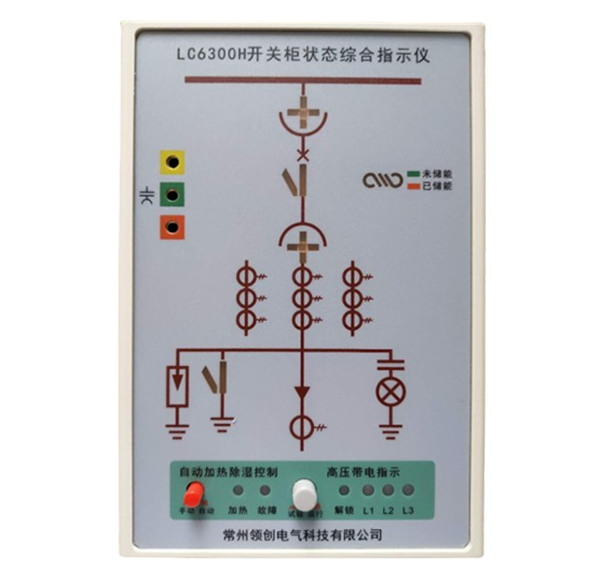

LC6300H开关柜状态综合指示仪(带核相功能)

LC6300H开关柜状态综合指示仪(带核相功能)

产品概述

LC6300H开关状态综合指示仪是用于开关柜上的一种多功能、智能化模拟动态指示装置。具有一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、加热器故障指示等功能,并且还有高压带电闭锁以及自动加热控制、温度控制等控制功能。本指示仪还带有核相功能。用户可根据需要选择,订货时须提前提供一次方案图。


全国在线服务

0519-89181818

技术特性

通用特性

使用环境:-10℃~50℃ ≤95%RH 存储温度: -40℃~80℃  ≤95%RH

抗电强度:外壳与端子≥AC 2000V    绝缘性能: 外壳与端子 ≥100MΩ


模拟指示部分

工作电源:DC48V、DC110V、DC220V、AC220V(由用户订货时指定)

工作电流:≤50mA

断路器状态指示:  断路器分、合闸、无源触点输入

                  断路器合闸时、合闸触点闭合,红色模拟条发光

                  断路器分闸时、分闸触点闭合,绿色模拟条发光

断路器位置指示:  无源触点输入

                  工作位置触点闭合时,红色模拟条发光,指示断路器处于工作位置

                  试验位置触点闭合时,绿色模拟条发光,指示断路器处于试验位置

                              断电时,红、绿发光条均不发光指示断电状态

接地闸刀位置指示:无源触点输入闭合时,红色垂直模拟条发光,表示接地合闸

                  无源触点输入断开时,绿色模拟条发光,表示接地断开

    弹簧储能指示:无源触点输入闭合时,弹簧符号发红光,表示已储能

                  无源触点输入断开时,弹簧符号发绿光,表示未储能

特别提醒:a、以上接点信号均来自断路器的辅助接点,接地闸刀可用行程开关触点;

          b、失电状态所有的发光指示均不发光。


高压带电部分

LED 启辉电压(kV): ≥15%额定相电压

闭锁启控电压(kV): ≥65%额定相电压

加热除湿控制部分(订货时用户选择)

加热器电源:AC220V

湿度传感器:2路

控制方式:自动——各路传感器分别控制,同时加热指示灯点亮

              湿度≥85%RH或将形成凝露加热器投入工作,加热指示灯点亮

              湿度≤75%RH或凝露解除时加热退出,加热指示灯灭

      手动-—-按下按钮强制启动加热,弹出时停止加热

加热输出继电器触点功率:AC220V/5A(每路)


温度控制部分

低温加热: ≤5℃时, 启动加热:≥13℃时,停止加热

高温排风: ≥40℃时,启动排风;≤35℃时,停止排风


断线报警

任何一路加热器发生断线,不能正常加热时,报警指示灯亮,报警输出闭合。


核相功能

本产品的面板上有核相专用插孔,如用户需要核相时,只需配用我公司专门的核相器,即可进行核相操作。

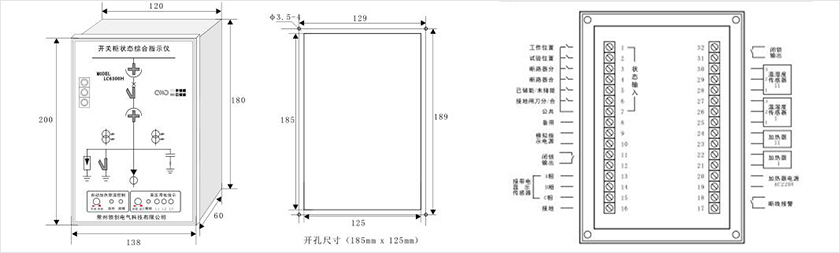

外形、安装及面板开孔


注:以上是典型接线图仅供参考,以产品出厂时具体端子标志为准。
