产品概述
JSH系列避雷器监测器（又名避雷器漏电流及动作记录器）是在交流高压电力系统中，与运行中的避雷器配套使用，串接在避雷器的接地回路内，检测避雷器内部受潮或电阻片老化等异常情况，以便提前发现事故隐患，防止避雷器在运行中可能发生击穿损坏，造成重大事故。
避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身的好坏将直接影响电力系统的安全。经验证明，避雷器在线监测器能有效地降低避雷器的事故率，对提高电网运行的安全性及稳定性可起到一定的作用。
全国在线服务
0519-89181818
主要特点
JSH系列避雷器监测器产品具有以下主要特点：

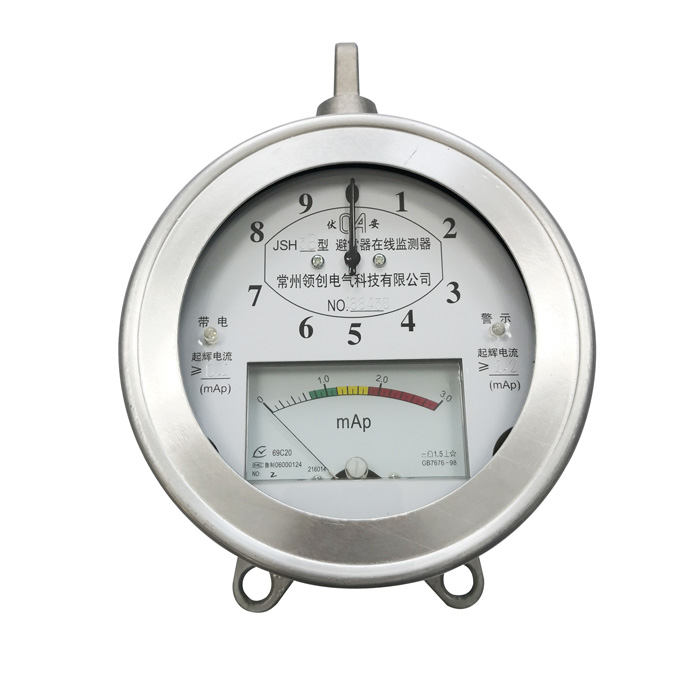

1、采用彩色刻度表面，圆形不锈钢外壳，光亮美观，密封性能好；
2、设计有多种不同规格，可以满足现场的安装需要；
3、JSH系列的计数器面板大，视觉好，便于运行人员观察，最大可记录0-99次；
4、JSH系列的毫安表增大了毫安表的尺寸，表面采用均匀分度，有利于观察；

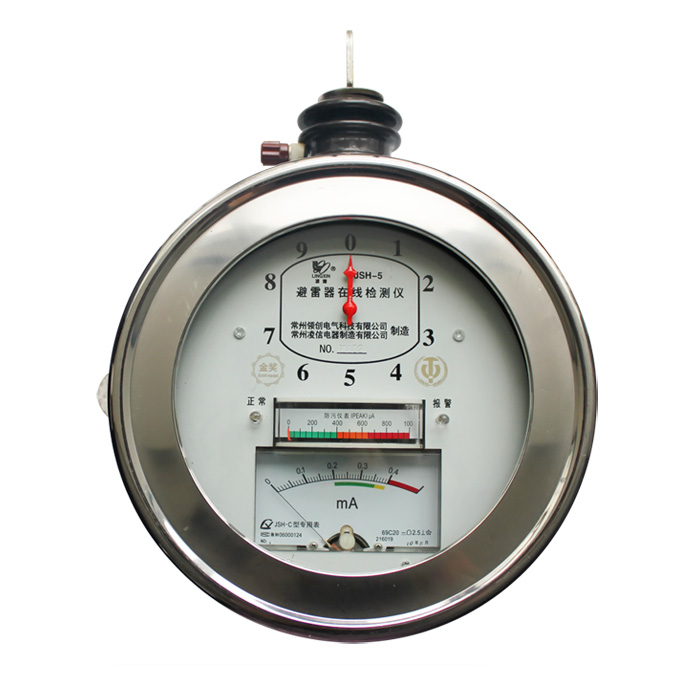

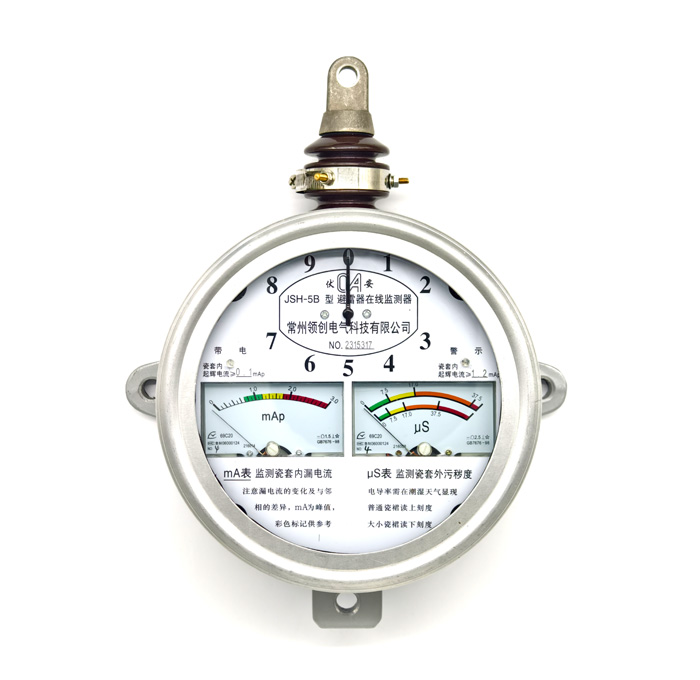

5、JSH-5型提供测量污秽功能，可以将外瓷套表面的污秽电流与避雷器泄漏电流分离出来并对污秽电流进行表征；

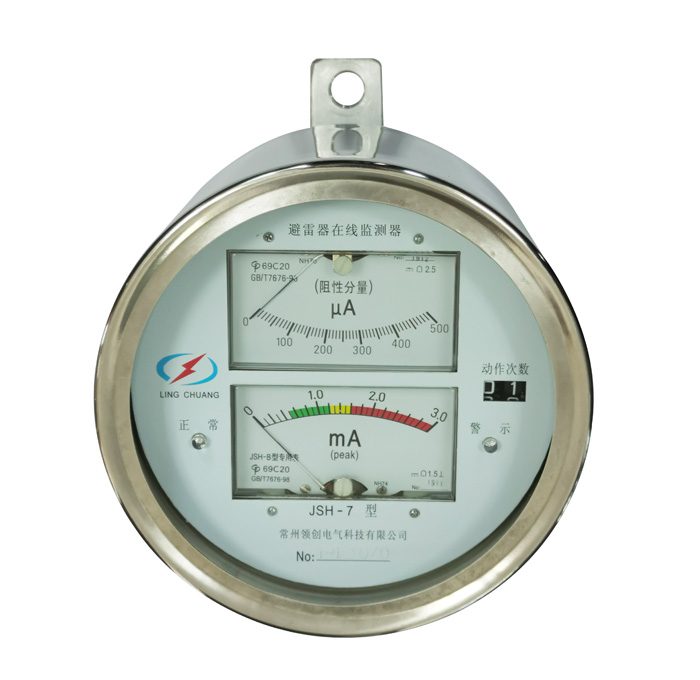

6、JSH-7型提供测量避雷器阻性电流功能，本设计的阻性电流表将被安装在原有的氧化锌避雷器在线监测器内，成为其中的一个组成部分。并且其所需电源由交流泄漏电流产生，不需要任何外接电源，避雷器的泄漏电流可以认为是一个恒流源，所以在回路中取电是不会影响泄漏电流原来的数值和波形，仅仅是增加了泄漏电流检测装置的电压降，在实际应用中取电回路与测量回路需要有一个隔离，并且测量回路应尽可能使用低功耗的电子元器件。本设计引用IEC600099-5第六部分 《运行中金属氧化物避雷器的诊断指示器》的6.3.3 A3节的不用电压信号补偿容性电流的补偿方法。通过滤波方法将全电流中的基波正弦信号分离出来，用于补偿全电流信号中容性电流分量从而获得阻性电流。

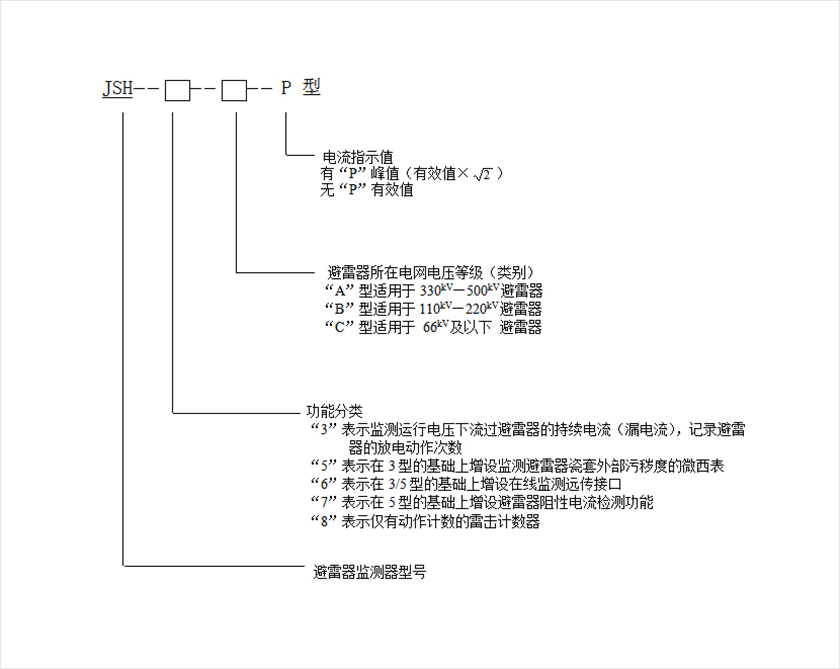

型号说明
避雷器用监测器的型号按照避雷器行业标准JB/T8459-1996《避雷器产品型号编制办法》的要求进行命名。
技术参数
类别 | 避雷器标称 放电流kA 峰值 | 2ms方波电流A 峰值 | 残压值 峰值 | 动作 电流A 峰值 | 最大 记数 | 毫安表测量特性 | |||
最小 分度 | 最大量程 | 测量 | |||||||
有效值 | 峰值 | ||||||||
A | 100 | 1500 | ≤2.5 | ≥50 | 99 | 0.2 | 5 | 9 | 3 |
B | 65 | 800 | ≤2 | ≥50 | 99 | 0.1 | 1 | 3 | 3 |
C | 10 | 400 | ≤1.5 | ≥50 | 99 | 0.03 | 0.4 | 0.9 | 3 |
结构原理
JSH系列避雷器监测器由电阻器总成、电子电路板总成、不锈钢壳体及连接器总成、计 数器总成、污秽度检测电路等六部分组成。
在正常的运行电压下，通过避雷器和监测器的泄漏电流的变化由监测器中全电流表测得。
当避雷器和监测器流过雷电波、操作波或工频过电压时，强大的动作电流将从泄漏电流 测量回路被转移到计数器回路，电流表受到保护，计数器部分则利用通过的雷电波、操作波 或工频过电压电流的能量，来实现记录动作的次数和报警。
在避雷器带电运行时，一个完整的MOA 的泄漏电流（全电流）可以分为三部分：氧化锌阀片（柱）产生的电容性电流、氧化锌阀片（柱）产生的非线性阻性电流（通常情况下为全电流的10-20%）和避雷器绝缘结构产生的电流。正常情况下阻性电流占全电流的分量比较小，所以阻性电流的增大，对全电流的影响很小，全电流的监测对阻性电流的变化不是很灵敏。为了监测阀片的非线性电阻特性最好的办法是直接监测阻性电流。
使用条件
JSH系列避雷器监测器，其使用地点的环境条件与相连的避雷器相同。海拔高度不超 过3000m，环境温度为-40℃～+40℃，它不适用于有严重腐蚀金属及绝缘件的气体，有严重 污秽和有剧烈振动的地区，如有特殊要求，可提出共同协商而定。

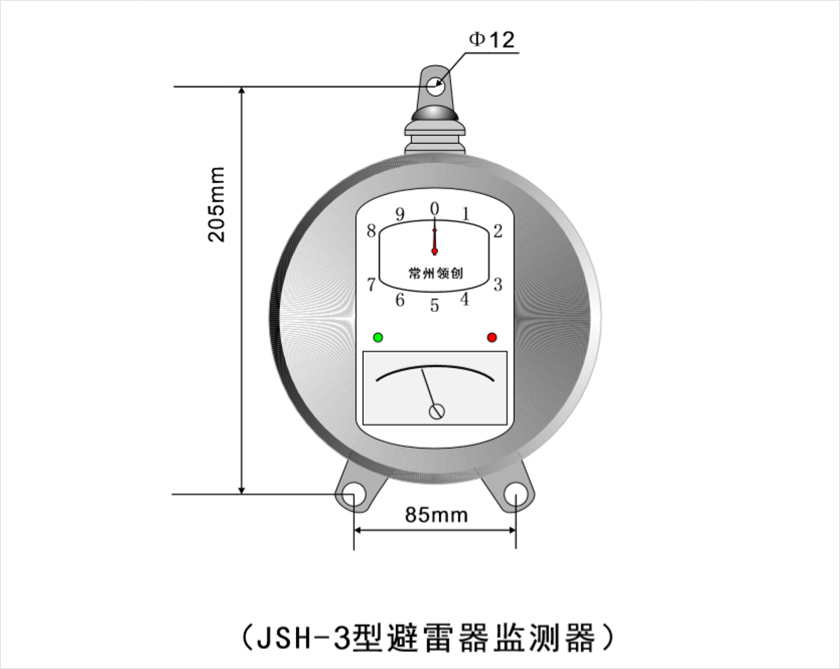

外型尺寸和部件名称
用户须知
（一）、监测器在投入运行之前和运行1～2年之后，应进行一次简易的现场检测。其方法是：
1、电流检测
用隔离可调稳压电源，在电源输出端串接固定电阻（R）、可变交流电阻箱（RX）、0.5级 的数显电流表，对被测监测器进行电流特性检验，检验方法按国标计量检定规程（JJG124—93 “电流表、电压表、功率表及电阻表检定规程”）规定。

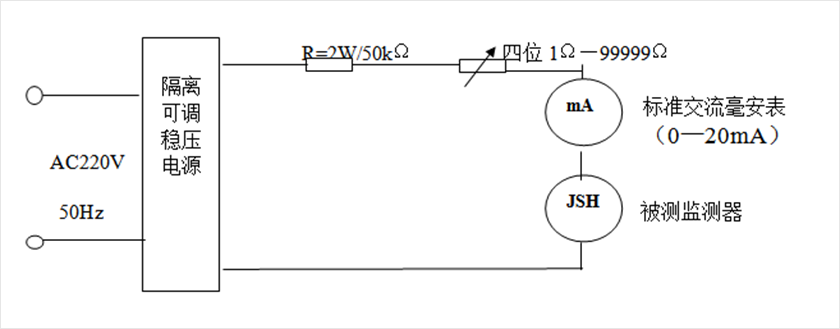

监测器监测电流检测电路：（供参考）
2、计数动作检测
（1）用1：1隔离变压器在输入端接上交流220V电源，输出端一端接被测监测器接地端 （外壳），另一端用绝缘导线短时碰一下瓷套上的接线端，此时动作计数器指针会步进一位， 则每碰一下即步进一位。用户可按此方法进行调零。也可以把计数器上指示的数字作为记录 的起始基数，累计避雷器的动作次数。
（2）监测器投入运行后，记录电流表的读数， 以便于对监测器将来定期巡视记录的读数 时进行对比、分析（避雷器表面状况与泄漏电流有很大关系，数据分析时应注意）。
（3）从线路卸下监测器时，应先用导线将监测器的接线端可靠接地，以保证安全。然后拆下监测器，检修完毕后，经检测合格后才能复装，再把接地导线拆掉。（进行此项工作，按有 关规程办理手续） 如违反本规定有可能造成对操作人员人身安全的危害。
（4）安装时请注意，监测器接线端的引线拉力不大于100N，接线板上的螺栓严禁随意松 动，以免破坏监测器的密封性能。
（5）监测器玻璃内若发现有水珠，说明监测器密封性能已遭破坏，可与本公司联系更换。
（6）若电流表指针值偏低或无指示值，有可能是避雷器的底座绝缘下降或被短路，如不 是上述原因所造成，则是监测器的质量问题，需更换监测器。
（7）监测器投入运行中，若有某个监测器的电流表指示有明显变化，要求运行人员注意 观察，及时记录。一旦发现电流表指针变化异常，以及个别相监测器红色发光指示灯发光特别 亮，要及时向有关方面反映。
（8）当运行电网电压有波动时，监测器中的电流表指示值都会有少许变化，这是正常的。
（9）用户在遵守规定条件下使用，自发货之日起三年内， 如因制造质量不良而不能使用 者，本公司负责“三包”。
订货要求
JSH系列避雷器监测器品种较多，不同型号不同功能，订货时请写明型号的分类，如有不清楚的地方请与我公司销售人员联系或访问我公司的网站，取得最新的资料。电话：0519-89181818
