产品概述
LC-DX1000A系列户内高压带电指示器是根据国内电力设备技术进步而设计、发展的一种高可靠、长寿命的高压电柜户内带电指示及安全闭锁装置。该产品采用独特的电路设计技术使用户在做耐压试验时无须将指示器三相短路。适用于额定电压等级为：3kV~35kV，频率为50/60Hz的各种开关设备的配套，用以替代一些老式的可靠性不高的同类产品。该产品不仅可显示各相高电压回路的带电情况，而且还可与各类电磁锁配合，实现强制闭锁开关柜操作手柄及网门，达到防止带电关、合接地开关，防止误入带电间隔，提高开关设备的防误要求。

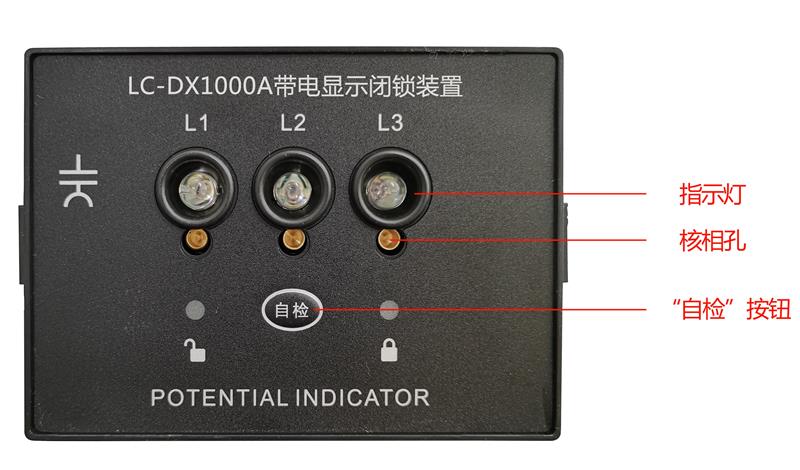

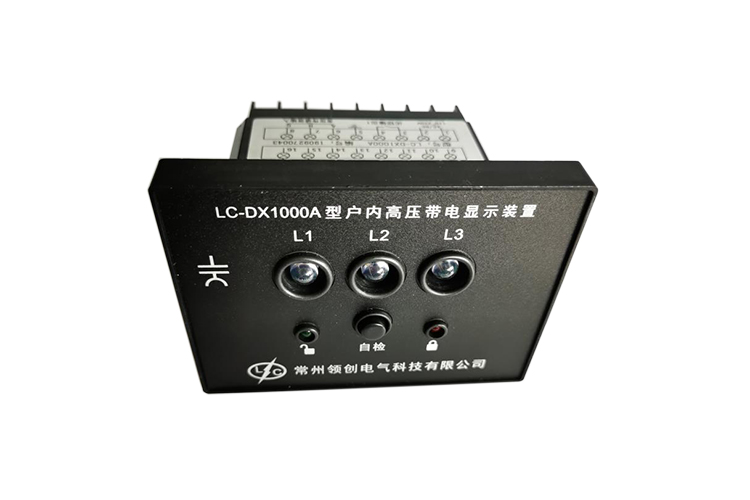

本产品的面板上有核相专用插孔，如用户需核相时，只需另配相应的核相器，即可进行核相操作。并具备带电自检功能。
全国在线服务
0519-89181818
主要技术指标
使用环境：-25℃~+70℃ ≤95% RH 海拔高度≤3000m
显示起辉电压：≥额定电压×0.35
闭锁起控电压：≥额定电压×0.65
连续工作寿命：≥100000小时
抗电强度：（接线端子对于外壳）>2000V 1min
闭锁电路电源：AC/DC 110~220V
体积：80（高）x 112（宽） x 66（深）（mm）
开孔尺寸: 44 x 92（mm）或70 x 101（mm）
适用传感器电容量：10~ 130PF
安装结构图
注：
1、外壳面框采用前端可卸式，使得该装置运行时，万一发生故障，可以在不打开柜门的情况下，检测或更换装置内部线路板或发光管。
2、LC-DX1000A带核相专用插孔
使用说明
1. 在面板上开44x92（mm）矩孔，将LC-DX1000A从前面推入，将两边的金属安装件对准侧面槽口，旋转螺钉，将仪表压紧。

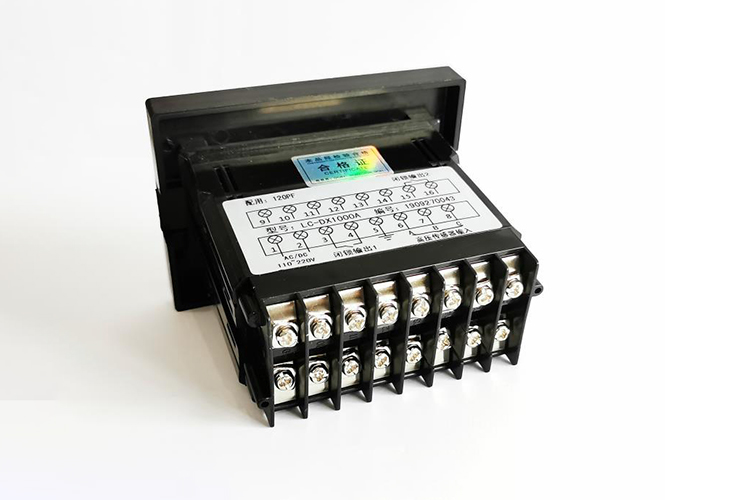

2. 按图接线，信号输入的屏蔽线一端接地，确保接线准确无误。
3. 加电源。在传感器上加高压试验时，对应的指示灯应闪亮。有高压时，闭锁灯亮，电磁锁失电闭锁；无高压时，电磁锁吸合解锁，解锁灯亮。
注：
1、无工作电源时：输出接点9、10及15、16端子断开，(闭锁状态)14、15端子闭合
2、有工作电源时：高压任一相带电，输出接点9、10及15、16端子断开，(闭锁状态)14、15端子闭合
3、有工作电源时：高压三相都不带电时，输出接点9、10及15、16端子闭合，(解锁状态)14、15端子断开

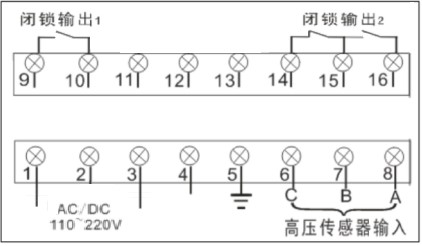

接线示意图
