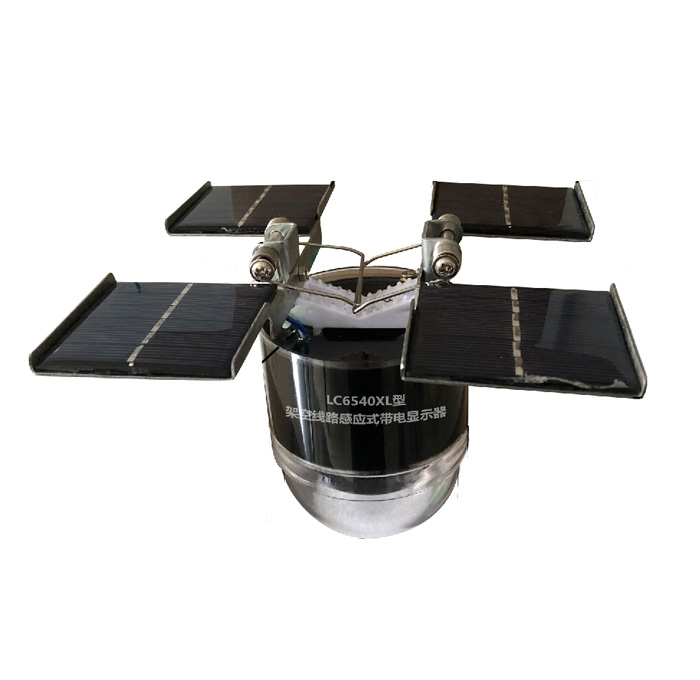

特点

1）利用高压电场的能量及太阳能光伏取电技术，只要把本产品挂上高压电缆相线，无需外加工作电源，只要高压线带电即可发出清晰可见的高亮闪光。

2）超长寿命设计。内部元件全部采用长寿命、高可靠元器件，整体环氧密封灌注，免维护，具有抗恶劣自然环境，抗雷击的性能，在户外连续工作寿命大于50000小时。

3)安装简便可靠，该显示器设计有专用弹簧卡具(根据需要另配)，安装时无需停电。用绝缘杆就可牢固地安装于高压电缆上，能承受恶劣气候的冲击。

主要技术指标

1)适用范围广，只需适当改变参数，即可应用于6kV, 10kV, 35kV, 110kV 和220kV等各种电压等级的户外高压设备。

2)电路部分全封闭，可全天候工作，能承受-40℃ ~ +70℃的户外严酷的工作条件。

3)无需外接工作电源，内部接入可充电池，由太阳能板给其自动充电，即使连续一个月缺乏光照的阴雨天气，充裕的电池容量照样可维持连续正常工作。

4）闪光起动电压： 额定电压值的50%。

5）闪光频次：高压有电时，每1.5S闪烁一次；高压无电时不起辉。

6）使用场所：户外架空高压电缆，直径12~35mm裸线或带绝缘皮的高压线均可工作。

7）使用寿命：大于50000小时。

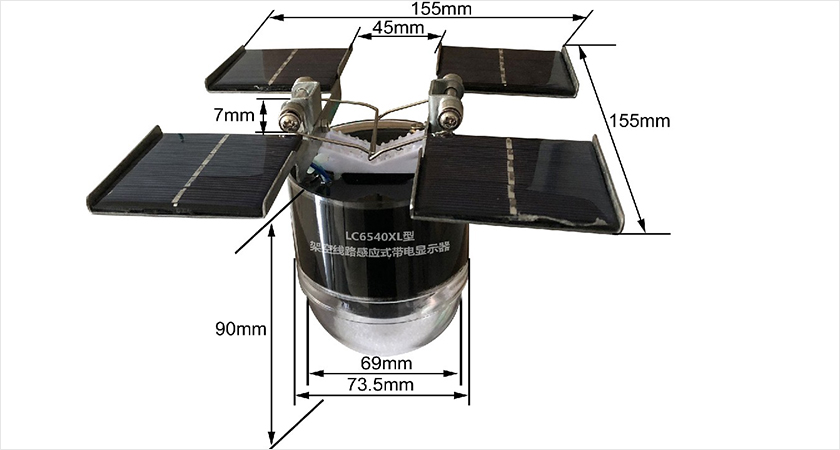

8）外形尺寸：如图所示。

9）清晰可见视距：不小于15m。

安装方法

第一步：在准备使用前先将壳体外部小螺钉拧下，然后将机内的一根电池引出线的接线头放到螺钉的位置，用螺钉将线头压紧，引出线头接触到螺钉时，本机会闪光一次，表示本机已通电，可以开始工作，如果暂时不用这台装置，可将螺钉松开，退下线卡，使内部电池断电，以保障电池预先充入的电量不会损耗。

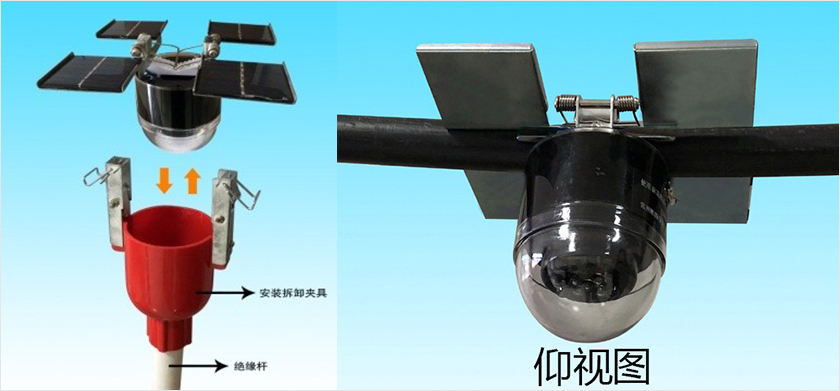

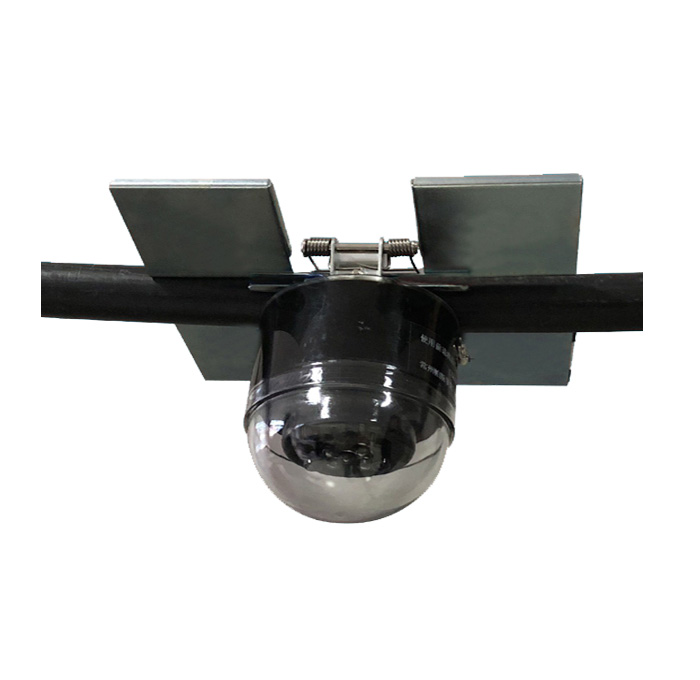

第二步：在高压电缆上安装显示器，将显示器放入安装辅助夹具，扮开压紧弹簧，套在夹具两边，然后将适合长度的绝缘杆拧入夹具底部，对准高压线的安装部位，将显示器顶入弹簧卡子，听到弹簧“叭”的响声，则显示器安装到位。如果高压线有电，显示器即时会发出闪光；如果高压线在失电状态，则不会闪光。

拆卸方法

用安装夹具头部套入显示器圆柱体内，往上顶至锁口动作，锁片翻转，即打开机构，这时往下一拉，即可将主机与高压线分离，卸下显示器。

LC6540XL(J)数据集中接收装置部分

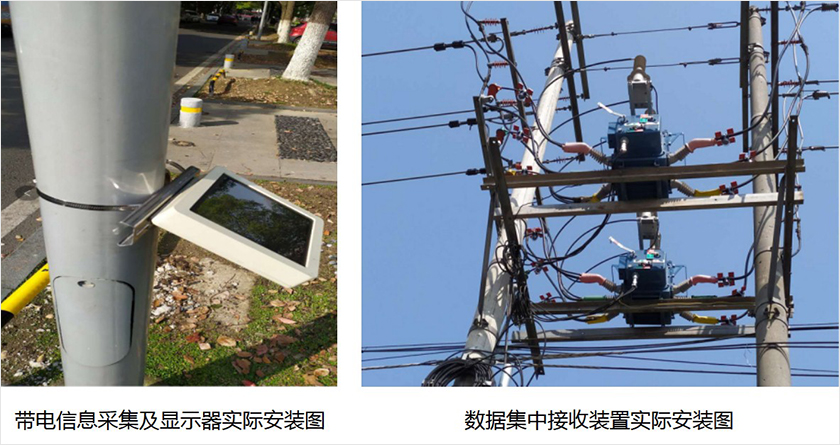

（1）数据集中接收装置利用抱箍固定在带电信息采集及显示器下方电线杆上，采用太阳能供电。

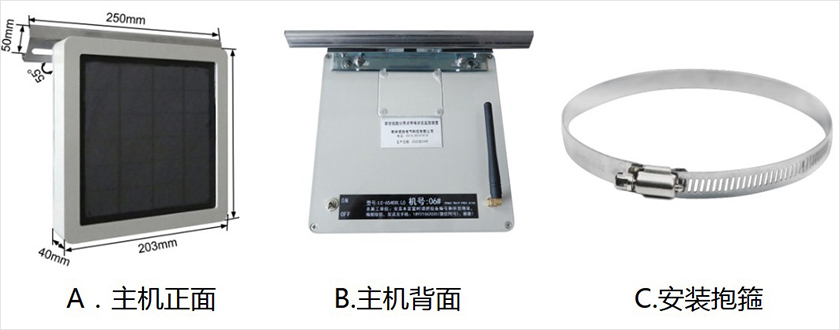

（2）数据集中接收装置外形尺寸：

（3）数据集中接收装置主要技术指标：

1、数据集中接收装置采用太阳能+锂电池供电，超低功耗设计，连续阴雨天气的情况下，可连续工作20天；

2、一台主机装置同时接收2个分支，即6个带电信息采集及显示器；

3、数据集中接收装置接收信号后将所有其对应的所有线路探头的带电信

息、太阳能电压和电池电压，通过物联网模块发送到架空线路分界点带

电状态监测装置平台；

4、后台可监测所有线路上的带电信息，同时也可在装置上查看所有信息；

5、数据集中接收装置内置物联网卡，出厂默认可工作两年，两年后续到运

营商续费，若不能续费可在现场查看所有数据；

6、数据集中接收装置正常工作寿命：5年；

（4）LC-6540XL(J)安装说明：

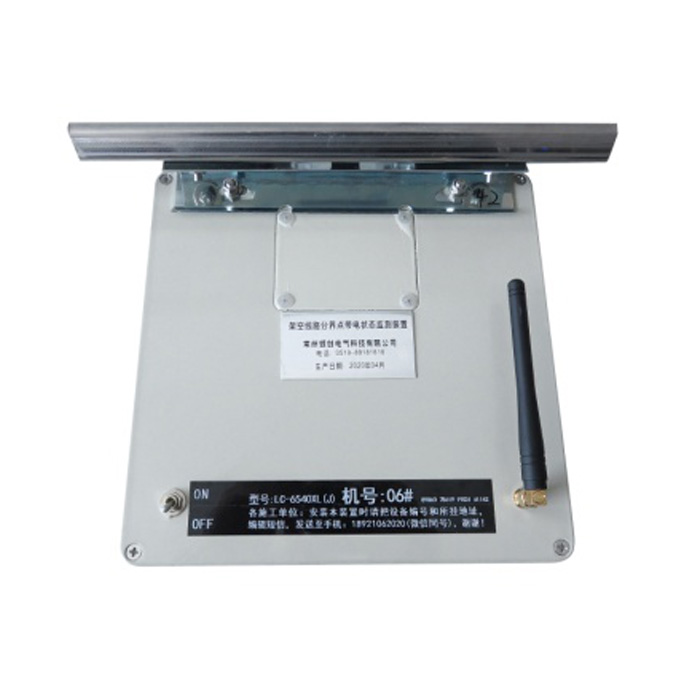

1、 安装LC-6540XL(T)前，请将主机LC-6540XL(J)主机上的开关按键拨至“ON”；

2、  将LC6540XL(J)主机上的天线拧紧，拧紧后在天线的根部适当涂点硅胶；

3、  将抱箍穿至支架，抱在电线杆上（默认抱箍直径250-350mm，如有特殊要求，订货时请说明）；

4、  将主机连同抱箍移至电线杆上合适的位置，主机的太阳能板正对着南面，并收紧抱箍（一般推荐高度2.5m-3m即可）；

5、  LC-6540XL(T)信号采集端安装在进出回路的三根相线上，主机安装在电线杆上，二者之间的距离不可太远（不超过30m）；
