系统概述

目前国内对于高压线路核相试验基本局限于传统电压差，该种方式对于两条线路电压基本相同的情况下可以较准确地核对出相位，同相时电压差最小，一般认为接近零值，异相时电压差值较大，但是当两条线路电压不同的情况下，即使同相时电压差值也比较大，采用电压差式核相无法判断出是同相还是异相，尤其在实际应用中，电容式传感器电容量不同耦合出的电压值不可能完全达到一致，所以传统的电压差对高压线路核相试验会存在严重的问题，为此我公司研发设计了一种相位差有源式高压线路核相器，不仅可以解决上述问题，同时本仪器还具有相位差值角度信息显示，电网运行频率以及两路电压的相对参量比较，友好的中文信息显示界面，用户在此基础上可以更加准确的进行核相。

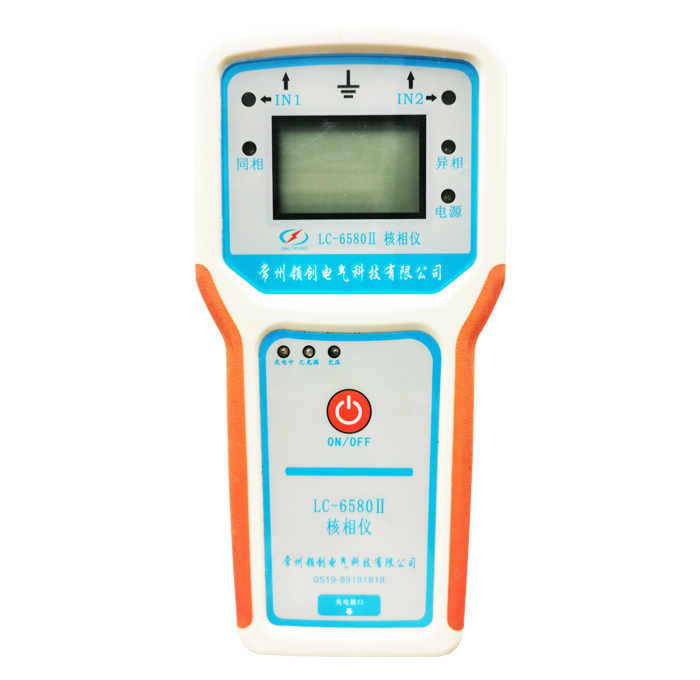

LC-6580Ⅱ型核相仪是在目前市面现有产品的基础上设计的一种开关设备核准母线相位的指示装置。相对传统核相器来说，它的核相精度准确、灵敏度高，核相信息更详尽，使用更方便，不因高压带电指示器型号和电容的差异而影响测量，可以实现不同厂家、不同电容之间的核相。

该型核相器可配套用于不同厂家各种柜子的插拔式带电指示器之间的核相，使用时，将标准的三根测试线分别插入核相器的IN1、GND（中间一个核相孔必须接地，否则无法核相）、IN2三个孔，测试线的另外三头分别插入需要核相的带电指示器插孔内（插拔式的需将指示灯拔下）和大地。

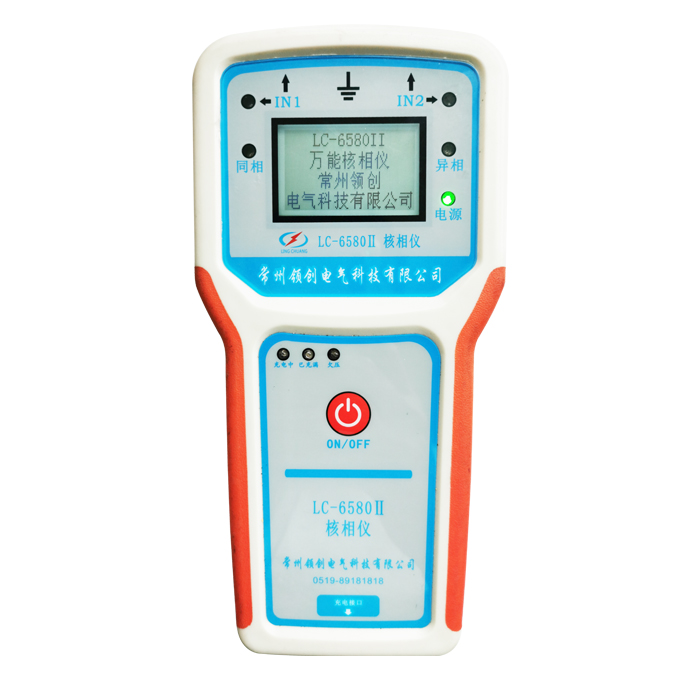

插接好线后，按“ON/OFF”按钮，电源指示灯点亮，核相器开始工作，当第一路高压侧有电时，“IN1”指向的指示灯点亮，液晶显示1-XXX为第一路输入信号的相对参量值；当第二路高压侧有电时，“IN2” 指向的指示灯点亮，液晶显示2-XXX为第2路输入信号的相对参量值。当两路高压侧同相时“同相”指示灯点亮，液晶显示“两路 同相”，并显示两相的实际相位差信息；当两路高压侧异相时“异相”指示灯点亮，液晶显示“两路 异相”，并显示两相的实际相位差信息，用户可以根据提示信息进行核相。测量完成后，用户可按“ON/OFF”按钮关闭核相器，本核相器在开机150S后自动关闭电源。

本核相器使用的是锂电池内部供电，电力不足时“欠压”指示灯点亮，提醒用户需要充电。充电时可用本公司配的专用USB线及电源适配器充电，也可使用所配置的数据线直接插到电脑USB端口上进行充电。

主要技术特性

核相功能：在带电指示高压有电时，插入两端测相，中间一个核相孔必须可靠接地。

当两路输入同相时，同相绿色指示灯点亮，液晶显示两路输入相位差以及输入信号大小的相对值（相位差小于21度为同相）；

当两路输入异相时，异相红色指示灯点亮，液晶显示两路输入相位差以及输入信号大小的相对值（相位差大于27度为异相）；

当一相有电另一相失电时，同相和异相指示灯均不亮。

核相测量范围:

U1×C1  ≥  25 V·nF ;

U2×C2  ≥  25 V·nF

0.1    ≤ (U1×C1) / (U2×C2) ≤ 12

比如10kV柜子,高压电容最小电容量为4.5pF,最大250pF可准确核相。

抗电强度：外壳与金属插头间 >3000VAC

绝缘强度：外壳与金属插头间 >20MΩ

外形尺寸：204mm（长）×100mm（宽）×35mm（高）

电缆长度：固定5m（可任意接插，扩展长度）
