技术特性

通用特性

使用环境：-10℃~50℃ ≤95%RH 存储温度： -40℃~80℃  ≤95%RH

抗电强度：外壳与端子≥AC 2000V    绝缘性能： 外壳与端子 ≥100MΩ

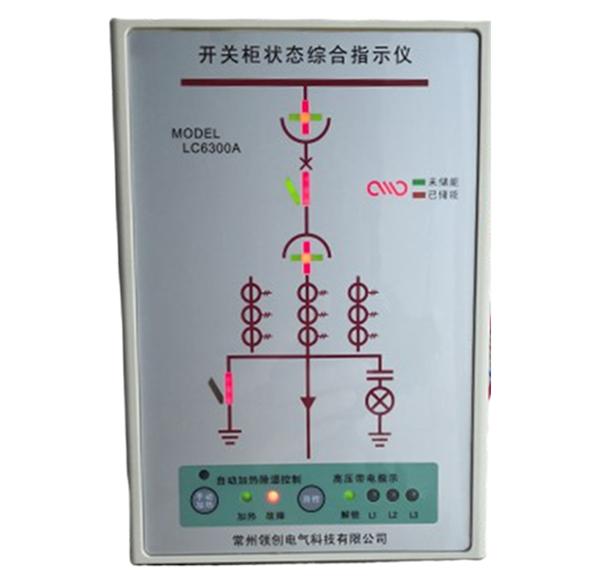

模拟指示部分

工作电源：DC48V、DC110V、DC220V、AC220V（由用户订货时指定）

工作电流：≤50mA

断路器状态指示：  断路器分、合闸、无源触点输入

                             断路器合闸时、合闸触点闭合，红色模拟条发光

                             断路器分闸时、分闸触点闭合，绿色模拟条发光

断路器位置指示：  无源触点输入

                             工作位置触点闭合时，红色模拟条发光，指示断路器处于工作位置

                             试验位置触点闭合时，绿色模拟条发光，指示断路器处于试验位置

                             断电时，红、绿发光条均不发光指示断电状态

接地闸刀位置指示：无源触点输入闭合时，红色垂直模拟条发光，表示接地合闸

                              无源触点输入断开时，绿色模拟条发光，表示接地断开

弹簧储能指示：无源触点输入闭合时，弹簧符号发红光，表示已储能

                       无源触点输入断开时，弹簧符号发绿光，表示未储能

特别提醒：a、以上接点信号均来自断路器的辅助接点，接地闸刀可用行程开关触点；

                 b、失电状态所有的发光指示均不发光。

高压带电部分

LED 启辉电压（kV）: ≥15%额定相电压

闭锁启控电压（kV）: ≥65%额定相电压

加热除湿控制部分（订货时用户选择）

加热器电源：AC220V

湿度传感器：2路

控制方式：自动——各路传感器分别控制，同时加热指示灯点亮

                      湿度≥85%RH或将形成凝露加热器投入工作，加热指示灯点亮

                      湿度≤75%RH或凝露解除时加热退出，加热指示灯灭

                 手动-—-按下按钮强制启动加热，弹出时停止加热

加热输出继电器触点功率：AC220V/5A（每路）

温度控制部分

低温加热： ≤5℃时， 启动加热：≥13℃时，停止加热

断线报警

任何一路加热器发生断线，不能正常加热时，报警指示灯亮，报警输出闭合。

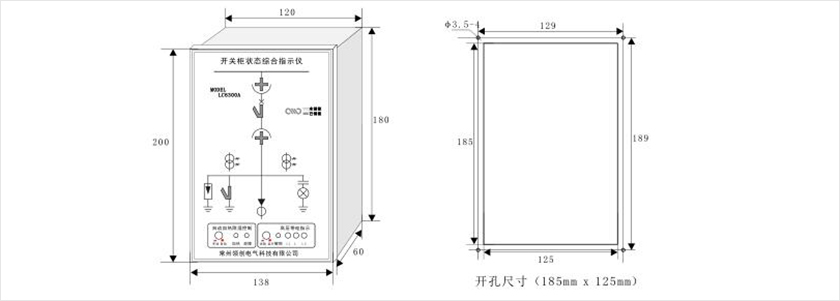

外形、安装及面板开孔

产品质保条款

自设备投运之日起一年内，因产品本身质量产生的问题实行免费维修或更换，质保期外收取维修成本。
